淋浴车

淋浴车产品介绍

第一节 概述

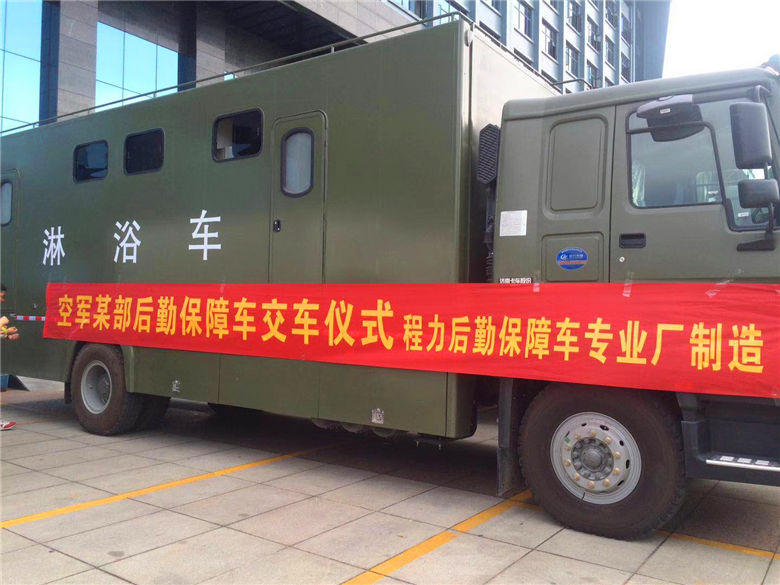

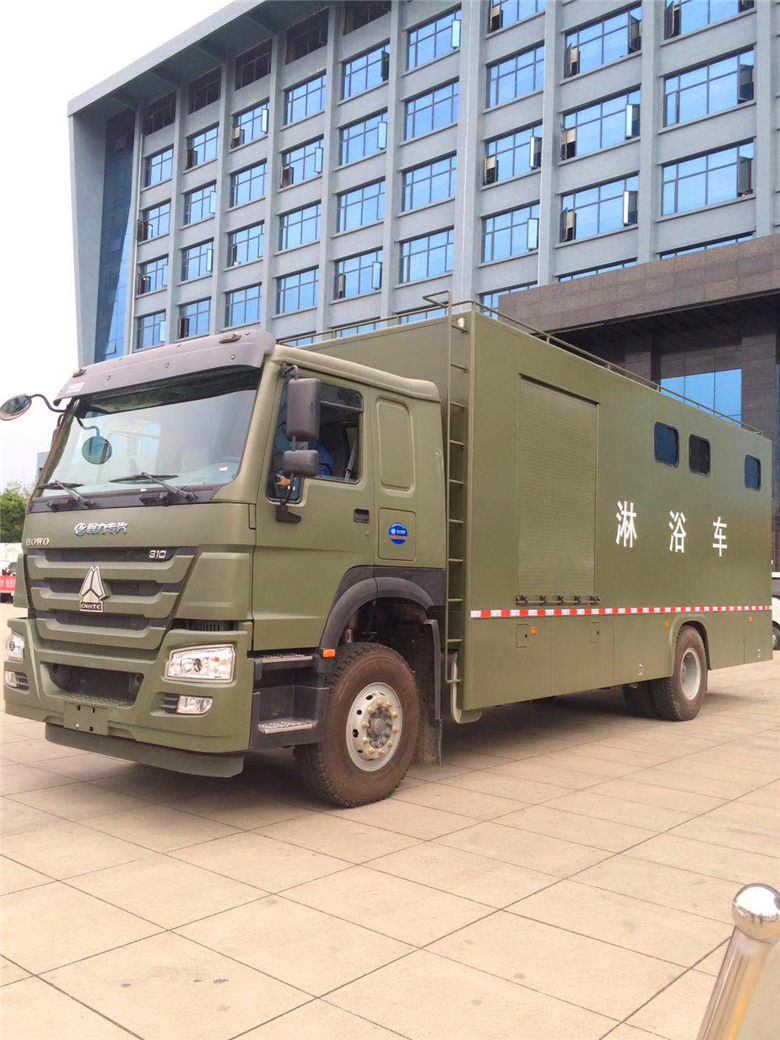

下图为我公司生产的部分淋浴车图片:

 节 整体设计思路

针对军队后勤装备(淋浴车)要求、结合近两年国内应急保障车实用性,我公司组织相关技术人员进行讨论,特为军队后勤装备(淋浴车)项目制定详细的方案。

 以下为淋浴车技术要求;

整车布局;

整车外形尺寸(长×宽×高):10000mm×2500mm×3980mm;接近角19度,离去角15度,符合《道路车辆外廓尺寸、轴荷及质量限值(GB1589-2016)》要求。

整车技术参数如下:

淋浴作业能力:50人/h(按每人淋浴10分钟)

额定淋浴热水流量:1200L/h

储水量:3000L

淋浴间面积:7m²

更衣间面积:3.6m²

燃油锅炉额定供热能力:90KW

整车从前到后依次为二类底盘、后厢体、下挂箱及其他附件等;

车厢顶上安装有车顶护栏,保证人员在车顶行走时的安装,考虑到车顶装有部分设备,在车厢尾部设计爬梯,方便上下车顶维护和检修设备等;

厢体材质:淋浴车箱车结构整体采用40×80、40×40、20×40矩形管,CO2焊接整体柜架,外蒙玻璃钢板采用先进玻璃板粘接技术,车厢四角采用铝型材包边技术,顶部设置玻璃钢板铺设,内饰采用1.5mm玻璃板粘接,厢内壁顶部采用多孔板技术,8mm螺栓固定而成。

 车内布局;

车内共分三个区域:锅炉设备区、淋浴区、更衣区;

锅炉设备区有热水锅炉,发电机、水箱等设备;

更衣区设置更衣柜,穿衣凳和空调暖风设备,在这里更换衣物等;在更衣区顶部设备顶置空调 ,确保人员在更换衣服时的室内温度暖和;

淋浴区设置6个淋浴花洒,可供6人同时淋浴;其顶部安装暖风和换气设备,保证淋浴时的室内温度及空气环境等;



 第三节 整车技术参数与性能指标

1、底盘

选用中国重汽豪沃4*2汽车二类底盘;

底盘整备质量(kg):5900;

最大允许总质量(kg):18000;

轴距:(mm):5600

2、车辆整车尺寸: 10000mm×2500mm×3980mm。

3、主要作业性能指标:整车分为设备区,淋浴区和更衣区,淋浴区一个批次淋浴6人。淋浴作业能力:,隔热、隔音、密封处理,安装天窗及电动换气扇。地面采取不小于2mm平铝板打底找平,地板铺设花纹铝板(防滑);上掀式玻璃采光窗。

2、厢体

厢体采用聚氨酯发泡技术制作的保温厢体,外蒙皮采用2mm铝板、内蒙皮为2mm厚玻璃钢板。

厢体的强度主要是靠采用的材料及骨架结构设计确定和实现的。因此根据车厢体要求的不同必须采取不同的材料和不同的结构设计。由于车辆运动中受到的各种力的冲击,使得淋浴车厢体要有很强的负荷,所以在车体机械性设计上充分考虑它的承受能力和抗疲劳强度。

我公司在车体结构设计过程中,车体骨架都要经过受力计算,根据实际路况上行驶的受力状况,进行CAE分析,即对行架的每一节点分析其最大受力状况和变形量分析,然后通过回归方程式分析车厢体最大受力状态、集中载荷状态、最大变形状态等,最后通过工程优化设计理论完成厢体骨架设计图。

本车车体结构选择复合板结构,即内外玻璃钢蒙皮+钢骨架结构,中间填充聚氨酯保温材料,车体骨架是保证车体强度和刚度而构成的空间框架结构,车体骨架起到承载车体负荷的作用,同时还连接车体蒙皮及附件,因此车体骨架除要有一定的强度外,还要有一定的刚度及抗扭曲、抗变形、抗疲劳的能力。所有框架均进行磷化处理,防腐防锈等处理。

方案设计前我们还进行必要的计算;

进行整车重心计算,承载性能计算和前后桥承载性能计算;

进行稳定性较核计算---主要是车饶前/后轴的侧翻计算(倾翻角度)

进行车横向稳定性的计算(车的左/右平衡)

3、水路系统

由潜水泵汲取水源或消防栓及自来水供水经进水口至精密过滤器去除源水中的悬浮杂质,经紫外线消毒后注入淋浴水箱,从而实现汲水和水质净化。

调节阀手柄,启动洗浴泵,向锅炉内注满水后,再启动锅炉,在洗浴泵的作用下,水箱内的冷水和锅炉内的热水分别进入恒温混水阀,按设定温度自动混合,达到洗浴水温,通过淋浴管向淋浴间供水,实现淋浴。

排水时,依次打开各排污阀,进行排水。水箱底端阀门可使水箱排水。系统所有管路可有效排水,杜绝低温情况下因存水冻结而引起管件等损坏。

 4、电气系统

通过外部电源或发电机组发电进行配电,一路对锅炉控制系统、潜水泵、洗浴泵、紫外线消毒器供电;另一路通过变压器变压后,直流24V电供整车照明,对暖风机和换气扇供电。电气系统采用成熟的工艺,系统能够实现自动控制,在燃料及源水供应充足情况下,能够做到无人值守连续长时间工作。

5、主要配置:

序号

品名

品牌

技术规格

数量

单位

1

底盘

重汽

重汽豪沃

1

2

箱体

程力

外蒙皮选用铝板,内蒙皮选用玻璃钢板

1

3

车顶爬梯及栏杆

程力

不锈钢材质

1

4

裙边

程力

左右侧各一套

2

5

地板

程力

铝合金铝平板

1

6

防滑地垫

程力

PVC材质

1

7

窗户

程力

左右厢侧板各设置滑窗3个

6

8

窗帘

程力

左右各3个抽拉窗帘

6

9

发电机

外购

5KW

1

10

换气扇

华龙

车箱顶部2个换气天窗

2

11

柴油热水锅炉

外购

JSYA-1000

1

12

净水箱

程力

304不锈钢3000L

1

13

衣柜

程力

防水面漆板

2

14

鞋柜

程力

防水面漆板

2

15

顶灯

外购

防水吸顶灯

3

16

蓄电池

外购

骆驼200A

2

17

洗浴区

程力

喷头、皂盒

6

18

倒车监视影像

外购

亿车安品牌

1

19

配电及控制系统

程力

整车配电及线材

1

20

干粉灭火器

程力

2KG干粉灭火器

2

21

空气加热器

外购



1

22

精密水过滤器

外购



1

23

恒温混水阀

外购

理想工作压力:0.1-0.5MPa  调温范围:洗浴,35-45℃采暖:50-60℃ 冷水温度:5-29℃   温度精度:±2℃

1

24

避雷针

程力

车顶布置倒伏式避雷针

1

25

电缆线盘

程力

3*10mm2,50m

1

26

整车油漆

杜邦

R03消防红、杜邦牌

1




6.外观喷涂

厢体表面的喷漆处理

1.喷漆材料:

选用杜邦底漆、杜邦面漆。在众多外饰涂料中而使用杜邦漆是因为它有着卓越的性能

有害物VOC含量极低 、硬度高 、颜色好、亮度高 、抗紫外线能力强,保光保色好 ,抗紫外线能力强,保光保色好

  1. 工艺::打磨除油——喷底漆——刮原子灰——打磨——刮原子灰——打磨——刮原子灰——打磨——喷中途底漆——打砂眼——打磨——喷白漆——打磨——喷面漆——喷图案——打磨——喷亮油——抛光
  2. 设备:我公司的喷枪是采用日本进口的静电喷涂技术,该装备是用在乘用车的外观喷涂上面,通过静电吸附将油漆附着在车体表面,喷出的漆层均匀、附着力强,整车进入专用烤漆房。采用进口天然气加热器升温,进行喷漆全过程。
  3. 优点:附着力强,漆质干净,漆面硬度好。
  4. 外观效果图的喷涂:我公司有专门的外观设计人员,根据客户提供的素材进行外观效果图的设计,客户确认签字后我公司进行施工。

7.淋雨试验

我公司淋雨试验平台是参考军用实验标准并高于军标建立,军标要求为6-8mm/min,我公司车辆淋雨试验平台降雨量为12mm/min;在车辆制造过程中,需要经历三次淋雨试验,第一次在车辆外蒙皮完成后,空调、雨搭等外部设施安装完成,进行淋雨试验,同时检查车辆的密封性;第二次是在车辆完成底漆后进行试验测试,第三次是整车完成喷漆,进行淋雨试验测试;在此过程中,如发现有漏水现象,存在问题的地方将会进行返修。
